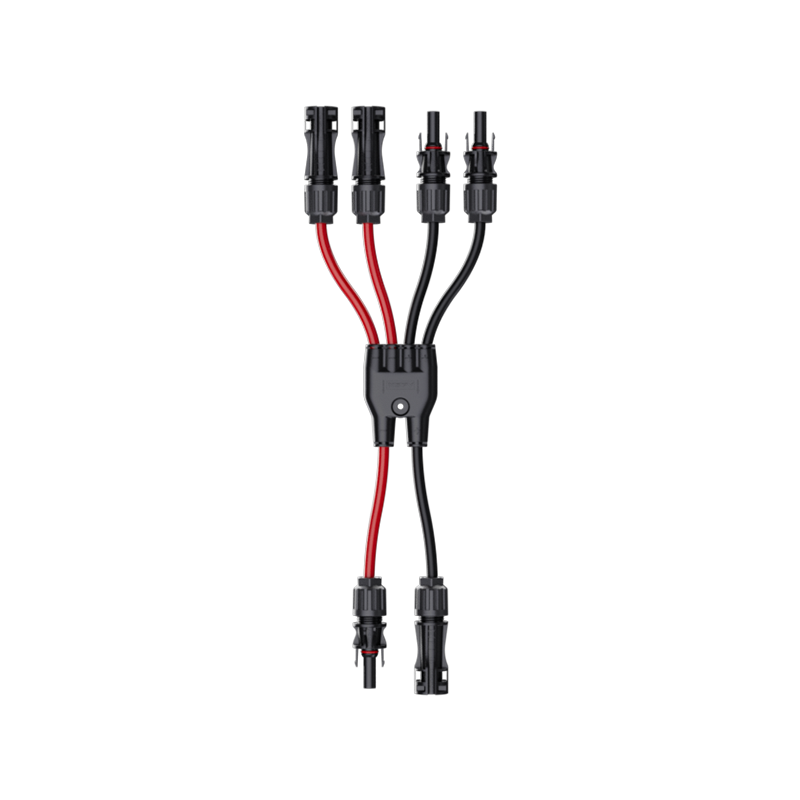

​光伏线束的安装是光伏系统建设中的关键环节，其质量直接影响系统的发电效率、安全性和使用寿命。下面，东莞市新金阳光电科技有限公司小编解答一下关于光伏线束安装过程中需注意的核心事项，涵盖安全规范、操作要点及维护建议：
一、安全规范与防护措施
断电操作
安装前必须切断光伏组件、逆变器及电网的电源，使用验电笔确认无电压后，方可进行接线操作，避免触电风险。
个人防护装备
穿戴绝缘手套、安全鞋、防护眼镜及防尘口罩，防止电击、机械伤害和吸入粉尘。
防火防爆
现场配备灭火器，远离易燃物；若在屋顶或高处作业，需设置防坠落装置（如安全绳、护栏）。
环境评估
避开雷雨、大风等恶劣天气；在潮湿或腐蚀性环境中，需选用防水、耐腐蚀型线束及连接器。
二、线束选型与适配性
规格匹配
根据系统电压、电流及传输距离选择线径，确保载流量满足需求（如10kW系统需≥6mm²电缆）。
直流侧选用光伏专用电缆（如PV1-F），交流侧选用阻燃电缆（如YJV），避免混用。
材质兼容性
铜端子需镀锡/镀镍处理，防止与铝制接线盒或逆变器端子发生电化学腐蚀；铝线系统需使用铜铝过渡端子。
防护等级
户外连接器需达IP65及以上，配备密封圈，防止雨水渗入；高温地区选用耐温型线束（如耐温125℃）。
三、安装操作要点
线束铺设
路径规划：避免与尖锐边缘、高温部件（如逆变器散热片）接触，预留10%-15%的弯曲余量，防止拉扯损伤。
固定方式：使用专用卡扣或扎带固定，间距≤1米，避免线束下垂或晃动；穿管敷设时，管内线束填充率≤40%。
防紫外线：户外暴露部分需覆盖防晒套管或使用抗UV线束，延长使用寿命。
连接器安装
压接工艺：使用专用压接工具，确保端子与线芯紧密接触；压接后拉力测试需≥150N，无松动或脱落。
对接操作：连接前清洁端子表面，对齐后旋转锁紧，避免强行插拔；多芯电缆需按色标对应连接，防止相序错误。
防水处理：在连接器外涂抹防水胶或加装防水罩，尤其适用于户外潮湿环境。
接地与防雷
接地线径：接地电缆需≥主电缆截面积的50%，且≥16mm²，确保低阻抗接地路径。
防雷模块：在汇流箱、逆变器等关键设备处安装防雷器，浪涌保护器（SPD）需定期检测，确保功能正常。
四、安装后检查与测试
外观检查
确认线束无破损、压痕或过度弯曲；连接器锁紧到位，无松动或脱落；接地线连接牢固，无虚接。
绝缘测试
使用兆欧表（500V档）测量线束对地绝缘电阻，阻值需≥1MΩ（潮湿环境≥0.5MΩ）。
导通测试
用万用表检查线路通断，确保无短路或断路；多芯电缆需逐芯测试，核对相序是否正确。
负载测试
模拟系统运行，监测线束温升（正常温升≤10℃），若发热异常需立即排查原因。
五、维护与故障预防
定期巡检
每季度检查线束固定件是否松动，连接器是否腐蚀；每年清理线束表面灰尘，防止绝缘性能下降。
故障处理
发热故障：检查端子压接是否松动、线径是否不足或负载过大，及时紧固或更换线束。
绝缘故障：若绝缘电阻降低，需排查线束破损或潮湿渗入，更换受损段并加强防水处理。
连接器故障：发现连接器烧蚀或接触不良，需更换同规格新品，并检查对接设备端子是否匹配。
记录与追溯
建立安装档案，记录线束型号、安装位置及测试数据，便于后期维护和故障追溯。
