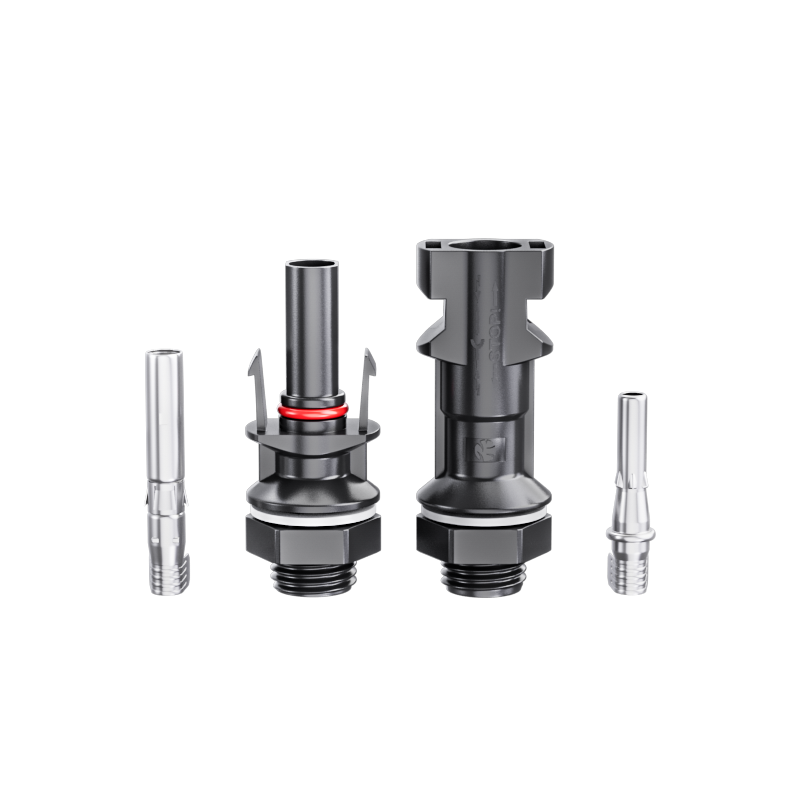

​MC4太阳能连接器作为太阳能光伏系统的核心电气连接器件，其结构设计兼顾了稳固性、安全性与便捷性。下面东莞市新金阳光电科技有限公司小编总结一下具体结构如下：
一、核心组件
塑料绝缘外壳：
材质：通常采用PPE、PPO等工程塑料，具有高强度、耐紫外线、抗老化等特性。
功能：保护内部金属接触件，防止电气短路，同时提供稳固的机械支撑。
金属接触件：
材质：高品质铜合金制成，表面常镀锡或银以降低接触电阻和抗氧化。
结构：公头内是金属铜芯插套，母头内是金属铜芯插针。公头金属铜芯插套内部还有金属弹性压网，在母头的金属铜芯插针插入后，弹性压网会紧紧压在插针上，保证电器连接的稳定性。
固定方式：两个铜芯上分别带有金属倒刺，在插入公头/母头外壳内部后会牢牢卡在里面，防止铜芯出现脱落。
橡胶密封圈与密封固定件：
橡胶密封圈：通常位于公头和母头的连接处，防止水汽和灰尘进入连接器内部。
密封固定件：用于固定橡胶密封圈，确保其密封效果。
旋入式端盖（夹紧螺母）：
功能：通过锁紧尾部的开孔螺帽能让电缆夹变形挤压防水圈，防水圈再变形挤压电缆，通过摩擦力锁紧电缆，保护电缆不被拉脱。同时，这一结构也可以防止水汽进入连接器内部。
额外作用：在导线意外被拉扯时起到应力释放的作用，避免内部结构受损。
二、特殊设计
正向锁定机制：
结构：插座内设有两个塑料锁定片，需轻轻向中心按压才能插入插头前端的孔洞。当两者完全对接时，锁定片会滑入插头侧面的凹槽并弹出，形成牢固锁定。
标准要求：这一设计符合2008年美国国家电气规范（NEC）的要求，确保了连接器的稳固性和安全性。
防误插设计：
公母头差异：公母头设计不同，正负极连接器结构也不同（通常通过形状或标识区分），有效防止错误连接。
三、适配性与兼容性
线缆适配：
常用线缆截面积：太阳能系统中常用的线缆截面积范围为2.5mm²至10mm²，其中4mm²（对应12AWG规格）和6mm²（对应10AWG规格）为普遍。
线缆特性：这些线缆专为户外环境设计，采用“绝缘层+黑色护套”的双重绝缘结构，能抵御紫外线辐射、高低温变化（从严寒到酷暑），以及雨雪、冰雹等恶劣天气的侵蚀。
兼容性：
与逆变器等设备的连接：MC4连接器广泛用于“面板与充电控制器”“面板与便携式电站”的连接，覆盖了住宅分布式光伏、大型工商业光伏电站、建筑一体化光伏（BIPV）等多个领域。
与通用连接器的兼容性：虽然市场上存在与MC4连接器兼容的通用连接器，但需注意组合可能并不总是构成UL级连接，且不同制造商、不同型号的光伏连接器即使外观相似，内部尺寸也可能存在细微差异，随意交叉搭配会导致连接松动或接触不良，埋下安全隐患。
