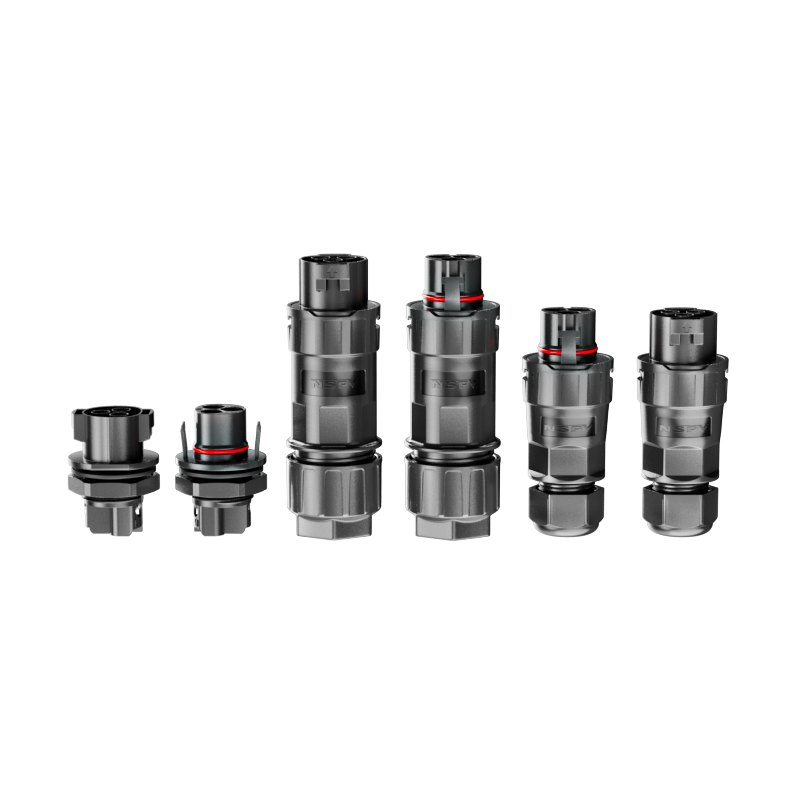

​在确保MC4太阳能连接器的安装质量是保障光伏系统安全、高效运行的关键。MC4连接器作为太阳能光伏组件与逆变器、电缆之间的核心连接部件，其安装质量直接影响系统的导电性能、防水密封性和长期稳定性。以下从安装前准备、安装过程控制、安装后检测及维护管理四个阶段，详细阐述确保安装质量的具体措施：
一、安装前准备：严格筛选与检查
材料与工具选型
连接器匹配性：确保MC4连接器与光伏组件、电缆的规格（如线径、电压/电流等级）完全匹配，避免因不兼容导致接触不良或过热。
工具专用性：使用MC4专用压线钳（如HT-331E）、剥线钳和扭矩扳手，避免使用普通工具导致连接松动或损伤。
环境适应性：根据安装环境（如户外高温、高湿、盐雾）选择具备IP67及以上防护等级的连接器，并配备防紫外线护套。
材料质量检查
外观检查：检查连接器外壳有无裂纹、变形，金属触点是否氧化或污损，密封圈是否完整无破损。
性能测试：使用万用表检测连接器的导通性（电阻应接近0Ω），并用绝缘电阻测试仪验证绝缘性能（≥100MΩ）。
批次一致性：同一光伏阵列的连接器应来自同一生产批次，避免因材料差异导致接触电阻不一致。
二、安装过程控制：标准化操作与细节管理
电缆预处理
剥线长度控制：根据连接器规格精确剥除电缆外皮（如4mm²电缆剥线长度约12mm），避免裸露导线过长导致短路或过短影响接触。
导线整形：使用剥线钳或专用工具将导线端部整理为圆柱形，确保与连接器触点充分接触。
防氧化处理：在导线端部涂抹导电膏或喷镀锡层，减少接触电阻和氧化风险。
压接工艺规范
压接深度与压力：使用专用压线钳按说明书要求调整压接深度（如4mm²电缆压接深度约6.5mm），并用扭矩扳手控制压接力（通常5-7N·m）。
压接形状检查：压接后导线应呈六角形或梅花形，无裂纹或毛刺，确保机械强度和导电性能。
双重压接：对关键回路（如直流侧正负极）采用双重压接工艺，提升连接可靠性。
组装与密封
触点对齐：将公母连接器对准后轻轻旋转，确保触点完全咬合，避免强行插拔导致触点变形。
密封圈安装：在连接器外壳密封槽内涂抹硅脂润滑剂，正确安装密封圈并压紧，确保防水性能。
防松设计：对振动环境（如屋顶光伏）使用防松螺母或锁紧片，防止连接松动。
三、安装后检测：多维度验证质量
电气性能测试
导通测试：使用万用表测量连接器两端电阻，确保≤0.5Ω（不同规格要求可能不同）。
绝缘测试：用500V绝缘电阻测试仪检测连接器与电缆间的绝缘电阻，应≥200MΩ（潮湿环境≥50MΩ）。
耐压测试：对连接器施加直流1000V（或系统额定电压的1.5倍）持续1分钟，无击穿或闪络现象。
机械性能测试
拉力测试：对连接器施加200N拉力（持续1分钟），导线不应脱落或连接器损坏。
振动测试：模拟实际振动环境（如频率10-55Hz、振幅1.5mm），持续2小时后检查连接状态。
防水测试：将连接器浸入水中（深度1米）30分钟，取出后检查内部无进水痕迹。
外观与功能复核
锁扣检查：确认连接器锁扣已完全闭合，无松动或卡滞现象。
标识清晰度：检查连接器上的极性标识（如“+”“-”）和型号信息是否清晰可辨。
环境适应性：在高温（85℃）、低温（-40℃）环境下放置24小时后，连接器应能正常插拔且无变形。
四、维护管理：长期质量保障
定期巡检
周期建议：每季度检查一次连接器外观（如密封圈老化、触点氧化）和紧固状态，每年进行一次全面电气测试。
重点区域：对暴露在阳光直射、雨水冲刷或机械振动部位的连接器加强检查。
故障处理
接触不良：发现连接器发热或电压异常时，立即停机检查，清理触点氧化层并重新压接。
密封失效：若密封圈破损导致进水，需更换整个连接器（不可单独更换密封圈）。
机械损伤：对变形或断裂的连接器及时更换，避免隐患扩大。
记录与追溯
安装档案：记录连接器型号、安装位置、压接参数及测试数据，便于后续维护和故障分析。
批次管理：对同一批次连接器建立质量档案，若发现批量问题可快速追溯。
