​一、什么是保险丝连接器
保险丝连接器（Fuse Connector）= 连接器 + 保险丝座（一体），既是电线 / 设备的快速对接接头，又内置过流保护保险丝，短路 / 过载时自动熔断，保护后端线路与设备。一句话：带电保护的快速插头，接电 + 保险二合一。
二、核心结构（四大件）
公 / 母插头（对接端）：快速插拔、锁扣防松，导电端子（铜镀锡 / 镀金）
保险丝腔（核心）：内置卡槽，装玻璃管 / 陶瓷 / 汽车插片 / 光伏熔芯
绝缘壳体：阻燃 PA66/PBT，耐温 105–150℃，防触电
密封 / 锁扣：户外款IP67/IP68 防水，带自锁防脱落
三、常见类型（按外形 / 用途）
1）线束式（ inline ）— 常用
串在电线中间，圆柱形 / 方形，5×20mm 玻璃管保险丝
用途：汽车改装、家电、小家电、LED 灯带
2）汽车插片式（ATO/ATC）
内宽 5.2mm，适配汽车标准插片保险丝（5–30A）
用途：汽车音响、行车记录仪、倒车影像取电
3）DIN 导轨端子式（控制柜用）
导轨安装，可插5×20/6×30mm 熔芯，带 LED 指示灯
用途：PLC、控制箱、自动化设备分路保护

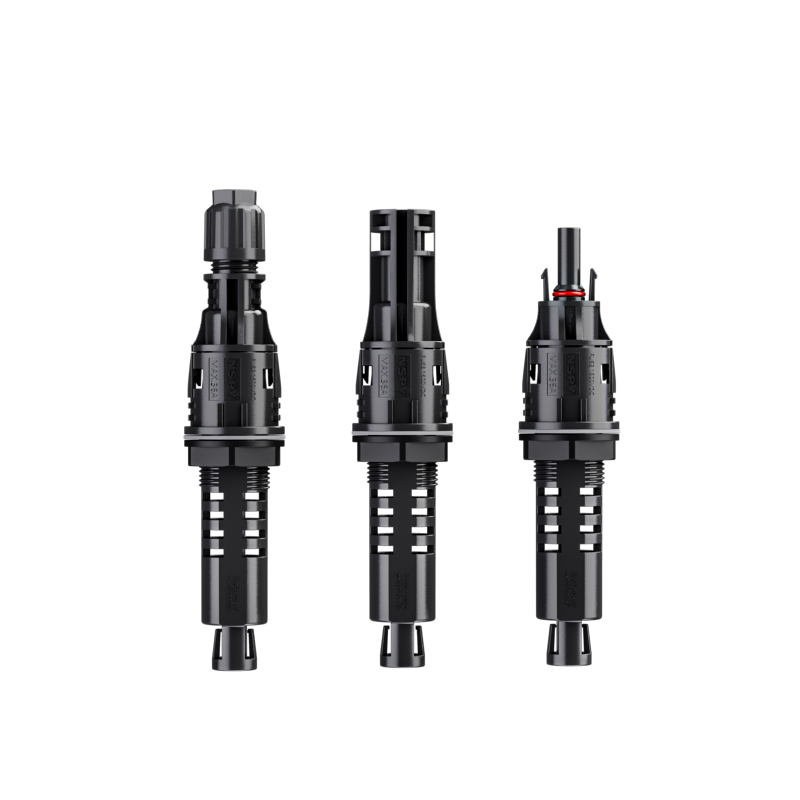

4）光伏高压款（MC4 兼容）
DC1500V，大电流（15–30A），IP68 防水，户外专用
用途：光伏组件、汇流箱、逆变器
5）高压集成款（新能源汽车）
动力电池 / PDU 用，集成快熔保险丝，大电流（50–500A）
特点：紧凑、可更换、高压互锁
四、关键参数（选型必看）
额定电压：AC250V / DC30V（常规）；DC1500V（光伏）
额定电流：1A–30A（小功率）；50–500A（高压）
保险丝规格：5×20mm、6×30mm、汽车插片、10×38mm（光伏）
接触电阻：≤5mΩ（低发热）
绝缘电阻：≥100MΩ（安全）
防水等级：IP20（室内）；IP67/IP68（户外）
阻燃等级：UL94 V-0
五、优点（为什么用它）
二合一省空间：不用额外装保险丝座，布线整洁
快速更换：熔断后拔开插头即可换保险丝，不用剪线
安全可靠：阻燃壳体 + 防水密封，防触电、防短路起火
降低成本：减少配件与工时，维修简单
保护精准：就近保护，故障只断本回路，不影响其他
六、典型应用
汽车：改装电器、音响、导航、行车记录仪
光伏：组件串联、汇流箱、逆变器 DC 侧
家电：空调、洗衣机、电源适配器
工业控制：PLC I/O、传感器、24V 电源分路
户外设备：LED 路灯、监控、通信基站
七、选购要点（避坑）
电压 / 电流匹配：必须≥实际回路值，留 20% 余量
保险丝规格一致：腔体尺寸与熔芯匹配（如 5×20mm）
材质要阻燃：壳体 UL94 V-0，端子铜镀锡
防水看场景：户外必须 IP67+，室内 IP20 即可
锁扣要牢靠：防振动脱落，汽车 / 移动设备必选
