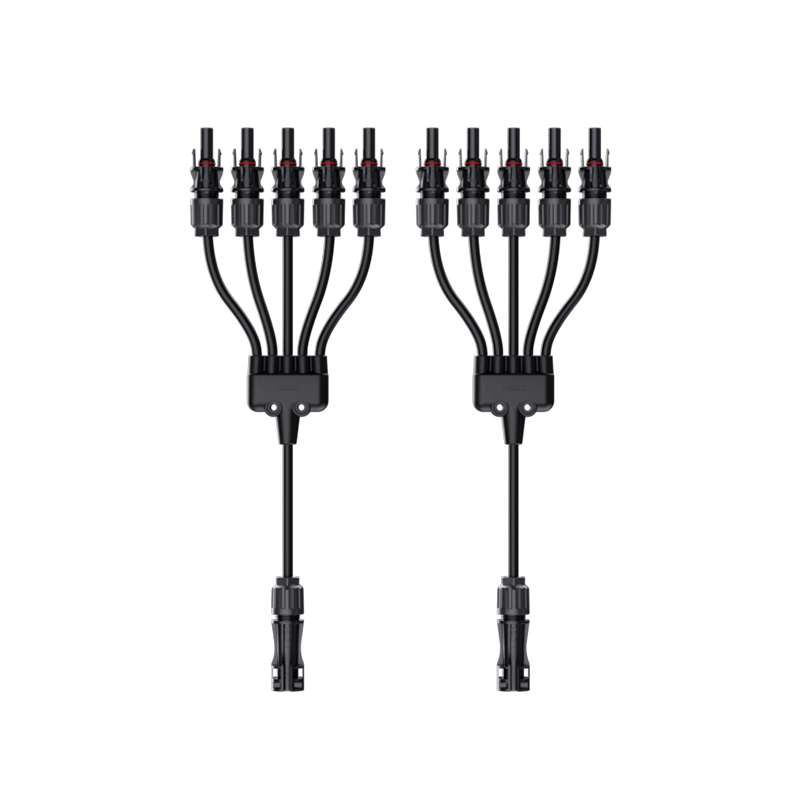

​光伏线束是把光伏专用直流电缆 + MC4 连接器 + 端子 + 护套 + 固定件预制好的成套线束，用于组件 — 汇流箱 — 逆变器的直流侧连接，核心是耐候、耐压、低损耗、防水阻燃，保障户外可靠运行。下面，小编介绍一下光伏线束安装避免尖锐弯折的方法：
一、明确硬性标准
光伏直流电缆zui小弯曲半径
常温静态敷设：≥电缆外径 6 倍
现场临时折弯施工：≥外径 10 倍
严禁死折、直角硬弯、压扁弯折，极易刺破 XLPE 绝缘层，引发漏电、击穿、老化加速。
二、施工布线规范
提前规划走向，不走急弯
组件出线、支架横担、桥架转角全部做圆弧过渡，不直接 90 度硬拐；长距离顺势平顺走线。
转角处预留弧度余量
转弯位置多放出15–20cm 余线，自然弯成大圆弧，不拉紧绷直强行折角。
避开支架棱角、铁板锐边
线缆严禁直接压在角钢尖边、螺丝头、切割毛刺上，防止受力挤压形成硬弯折。
三、专用配件防弯折（实用）
光伏专用圆弧护线套 / 弯线护套
直角转角、穿板位置套弧形塑料护圈，强制约束走大弧度，杜绝死弯。
波纹管全程防护
户外露天、支架活动部位套阻燃耐候波纹管，既防鼠咬又定型防锐角弯折。
线卡间距合理固定
直线段每隔40–50cm装耐 UV 光伏线卡；
弯道处加密固定，不让线缆悬空下坠自行折死。
出线口加装橡胶护线圈
组件边框、配电箱进出线孔必装护圈，杜绝孔口锋利割线 + 硬性弯折。
四、组件端出线重点管控
光伏板接线盒出线口顺势向下 / 侧向走线，禁止向上硬折、倒扣弯折。
预留30–50cm 活动余量，方便后期拆装、调平支架，杜绝紧绷折弯。
组件横竖排布时，线束顺着支架主梁平缓过渡，不斜拉硬扯。
五、箱体进出线防折做法
汇流箱、逆变器进线全部下进下出，走自然下垂弧度。
箱内走线沿内壁弧形排布，不紧贴箱体直角硬拐。
箱内多余线缆盘大圆圈收纳，严禁对折、扎紧死折收纳。
六、施工操作禁忌
禁止徒手用力掰弯电缆定型，禁止脚踩、重物挤压排线。
低温冬季线缆变硬，严禁冷态强行折弯，先回暖再布线。
高低落差走线采用缓坡顺势过渡，不直接垂直急弯下拉。
扎带绑扎不能过紧勒扁线缆，勒扁等同于隐性弯折伤绝缘。
七、已经出现轻微弯折补救
松开固定线卡，拉直恢复自然弧度，静置回弹。
弯折位置垫软胶垫分散应力，避开长期受力点。
死折发白、绝缘变形严重段直接剪掉重做压接端子，不可继续使用。
